牛角
ULO-SH399D
用于 IDC 排线与 PCB 的定向连接，护套和防呆结构可限制插接方向，实现多路信号整齐接入。
产品间距
1.27 × 2.54 mm
产品类型
带护套排针
耐压
500 V AC（1 分钟）
绝缘材料
PBT(UL 94V- 0)
快速查看
牛角连接器
IDC线缆插合
用于连接排线和IDC插座
防呆设计
带护罩外壳有助于防止误插
PCB信号连接
支持可靠的板级信号传输

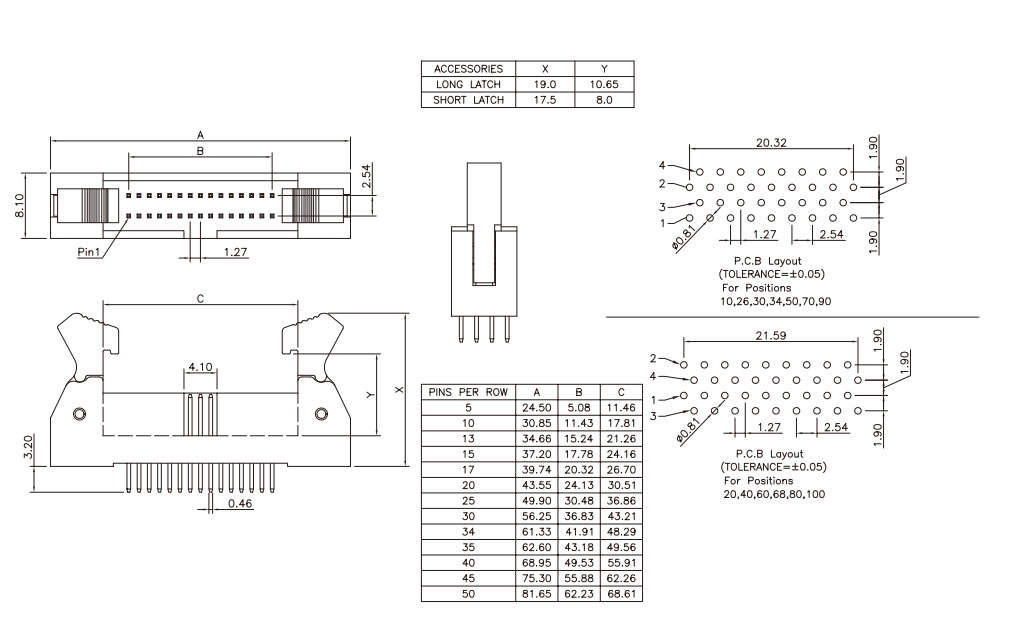

三维视图
认证
UL
CE
RoHS
REACH
核心应用
工业自动化
可靠连接
严苛环境
ULO-SH399D
用于 IDC 排线与 PCB 的定向连接，护套和防呆结构可限制插接方向，实现多路信号整齐接入。
额定电压
防护等级
工业级设计
性能可靠
易于集成
订货号
ULO-SH399D
包装单位30 个
净重18 g（不含包装）
总长度 (L)42.16 mm
交期7-15 天
产品概述
ULO-SH399D 是一款间距为 1.27 × 2.54 mm 的带护套排针，具备排线插接定位和防误插结构。 适用于控制板、通信设备和电子仪器中的 IDC 排线接口。护套结构可约束插头方向并保护针脚，减少错插和针脚受碰撞的风险。 间距为1.27 × 2.54 mm，耐压为500 V AC（1 分钟），工作温度为0 ℃～+85 ℃。绝缘材料为热塑性塑料，触点材料为铜合金，阻燃等级为UL94V-0。
产品系列
主要特点
极性护罩设计
带护罩外壳有助于防止错误插合，并提高与IDC排线组件连接的可靠性。
稳定的PCB安装
适用于牢固安装在电路板上，并在PCB与排线之间稳定传输信号。
多种针数配置
提供不同针数、间距以及直式或直角式版本，适配灵活的PCB布局。
典型应用
排线连接
与IDC插座和扁平排线配合，实现板对线连接。
工业控制板
适用于PLC、控制器、仪表和自动化设备。
通信与电子设备
适用于通信设备、测试装置和电子模块中的信号传输。
设备内部接线
用于PCB、显示板、控制板和接口模块之间有序的内部接线。
