弹片保护式接线端子
ULO-TB25-167R/5.0
用于将电源线、控制线和信号线可靠接入 PCB。压线片结构可避免螺钉直接挤压导体，降低导线损伤和松脱风险。
产品间距
5.0 mm
额定电流
22 A
额定电压
250 V
接线方式
螺钉连接
配置
颜色
可选范围：02P-24P
已选订货号
ULO-TB25-167R/5.0-02P-4XXXX
数据手册
ULCERoHS
三维视图
认证
UL
CE
RoHS
REACH
核心应用
工业自动化
可靠连接
严苛环境
ULO-TB25-167R/5.0
用于将电源线、控制线和信号线可靠接入 PCB。压线片结构可避免螺钉直接挤压导体，降低导线损伤和松脱风险。
额定电压
防护等级
工业级设计
性能可靠
易于集成
订货号
ULO-TB25-167R/5.0-02P-4XXXX
包装单位30 个
净重18 g（不含包装）
总长度 (L)11.68 mm
交期7-15 天
产品概述

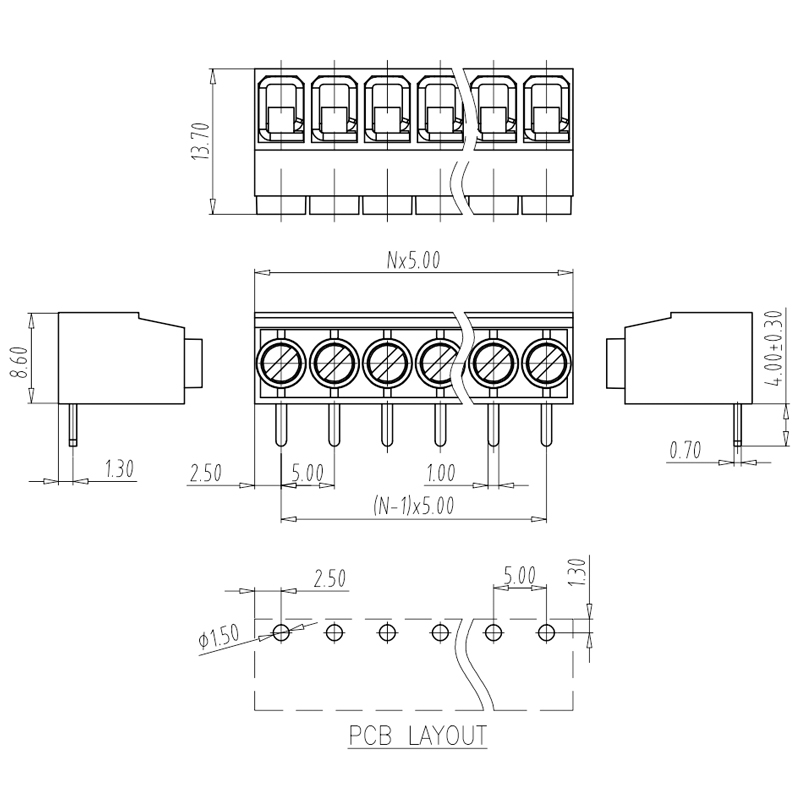

ULO-TB25-167R/5.0 是一款压线片式 PCB 接线端子，间距 5.0 mm，额定电流 22 A，额定电压 250 V，螺钉连接，可选 2～24 位。适用于电源模块、控制板、仪器仪表和工业设备的线对板接线，可解决螺钉直接压线造成导体受损、接触不稳定的问题。压线片与螺钉配合形成稳定夹紧力，便于现场接线和维护。绝缘材料为 PA66，阻燃等级 UL94V-0，工作温度 -40～105 ℃。
产品系列
主要特点
导线保护夹设计
内置导线保护结构，可防止螺钉拧紧时损伤导线，并确保导线牢固固定。
多种接线方向
提供卧式、立式和斜向接线方式，满足不同PCB布局与安装要求。
灵活的间距与位数选择
支持多种间距、位数和连接方式，适用于电子设备中的信号与电源连接。
典型应用
安防系统
适用于门禁、报警系统、监控设备和安防控制板的接线接口。
照明设备
可用于LED驱动器、照明控制器和照明系统模块的电源与信号连接。
通用电子设备
适用于控制器、仪表、电源模块和小型电子设备的PCB导线连接。
工业控制板
为控制面板、自动化设备和工业电子系统提供可靠的板级接线。
相似产品
弹片保护式接线端子
ULO-TB51-126/5.0 5.0 mm 压线片式 PCB 接线端子
5.0 mm 压线片式 PCB 接线端子，采用螺钉连接，额定电流 18 A，额定电压 250 V。
查看产品
弹片保护式接线端子
ULO-TB71-333J/3.5 3.5 mm 压线片式 PCB 接线端子
3.5 mm 压线片式 PCB 接线端子，采用螺钉连接，额定电流 10 A，额定电压 250 V。
查看产品
弹片保护式接线端子

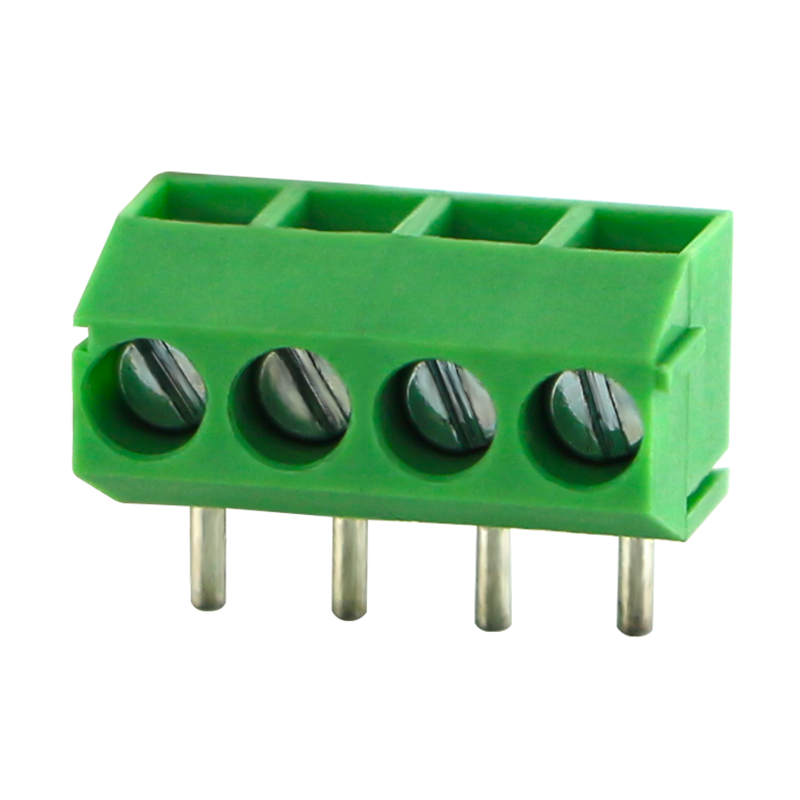

ULO-TB11-333K/3.5 3.5 mm 压线片式 PCB 接线端子
