直插式导轨接线端子
ULO-TB120-PT4-HESI(5X20)
用于控制回路的接线与熔断保护，在端子位置完成线路连接和过流保护，便于故障定位及熔芯维护，适合控制柜和配电箱。
导线截面积
0.2-6.0 mm²
额定电流
6.3 A
额定电压
500 V
接线方式
直插式弹簧连接
快速查看
接线端子系统
控制柜接线
用于电气柜内有序接线
模块化DIN导轨装配
包括接线端子及配套附件
接线与维护
支持连接、桥接、标记和检修作业

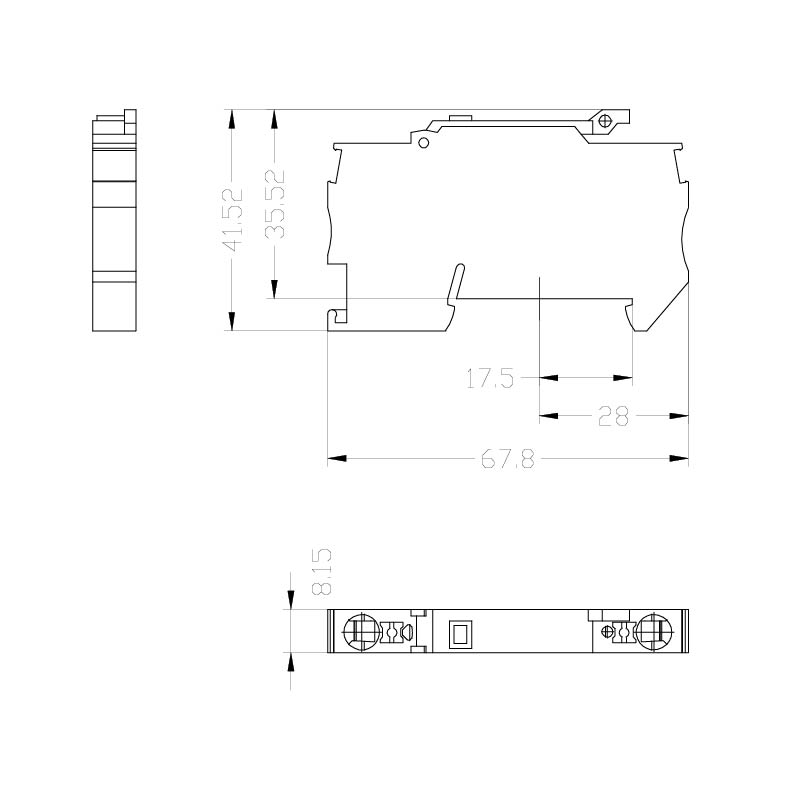

三维视图
认证
UL
CE
RoHS
REACH
核心应用
工业自动化
可靠连接
严苛环境
ULO-TB120-PT4-HESI(5X20)
用于控制回路的接线与熔断保护，在端子位置完成线路连接和过流保护，便于故障定位及熔芯维护，适合控制柜和配电箱。
额定电压
防护等级
工业级设计
性能可靠
易于集成
订货号
ULO-TB120-PT4-HESI(5X20)
包装单位30 个
净重18 g（不含包装）
总长度 (L)42.16 mm
交期7-15 天
产品概述
ULO-TB120-PT4-HESI(5X20) 是一款直插式熔断器端子，采用直插式弹簧连接并安装于 DIN 导轨。 适用于 PLC 输出、执行器和辅助电源等需要支路保护的回路，将接线与熔断保护集成在端子排中，可减少独立熔断器座并便于维护。 外形尺寸为6.2 × 56 × 64.8 mm，额定电流为6.3 A，额定电压为500 V，适用导线截面积为0.2-6.0 mm²，防护等级为IP20。绝缘材料为PA66，阻燃等级为UL94V-0，接触件材料为铜合金，表面处理为镀锡。
产品系列
主要特点
免工具直插接线
实心导线或带冷压端头的柔性导线可直接插入，使柜内接线更快捷方便。
可靠的DIN导轨安装
标准DIN导轨安装便于在控制柜内有序组装端子、稳定连接和灵活扩展。
灵活的端子配置
提供贯通式、接地式、多线式、双层、三层和熔断器端子等版本，满足不同接线要求。
典型应用
控制柜接线
适用于工业控制柜、配电盘和自动化系统内有序的电源与信号接线。
PLC与I/O信号连接
适用于连接PLC、远程I/O模块、传感器、执行器、继电器和现场接线。
配电系统
用于电气面板内可靠的配电、接地和回路分支。
机器与工厂自动化
支持机械设备、生产线、包装设备和工业控制系统的快速安装与维护。
