侧插式直插导轨接线端子
ULO-TB101-PTV2.5-TWIN
用于控制柜和配电箱内导线的连接与分配，可将同一电位连接至多个导线，减少额外桥接，弹簧连接可提高接线效率。
导线截面积
0.14-4.0 mm²
额定电流
24 A
额定电压
800 V
接线方式
直插式弹簧连接
已选订货号
ULO-TB101-PTV2.5-TWIN

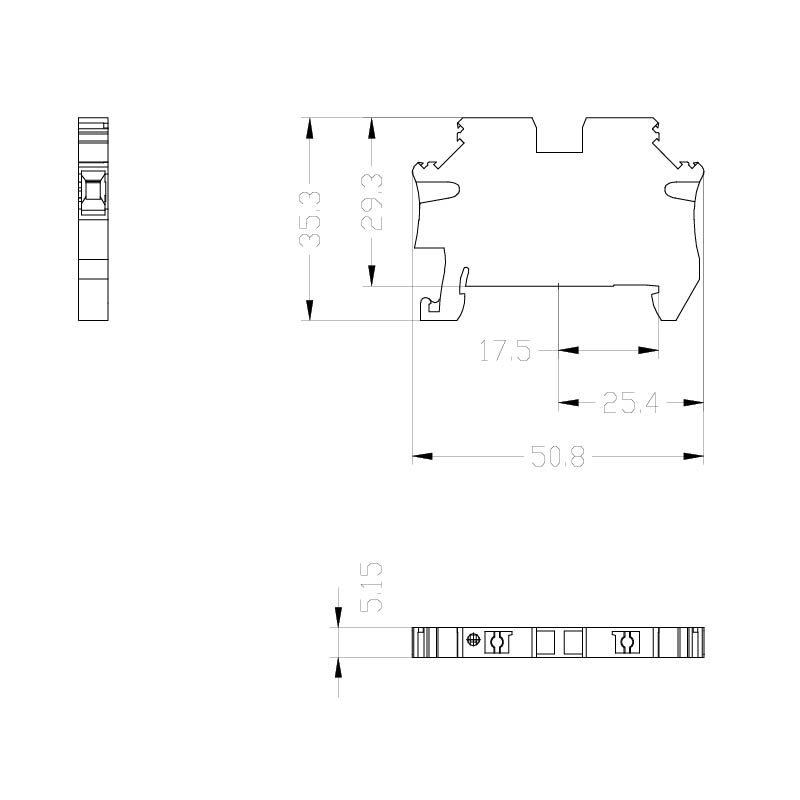

三维视图
认证
UL
CE
RoHS
REACH
核心应用
工业自动化
可靠连接
严苛环境
ULO-TB101-PTV2.5-TWIN
用于控制柜和配电箱内导线的连接与分配，可将同一电位连接至多个导线，减少额外桥接，弹簧连接可提高接线效率。
额定电压
防护等级
工业级设计
性能可靠
易于集成
订货号
ULO-TB101-PTV2.5-TWIN
包装单位30 个
净重18 g（不含包装）
总长度 (L)42.16 mm
交期7-15 天
产品概述
ULO-TB101-PTV2.5-TWIN 是一款侧向直插式多导线导轨接线端子，采用直插式弹簧连接并安装于 DIN 导轨。 适用于需要一进多出或多导线汇接的电源和信号回路，可在单个端子位置完成多线连接，减少外部桥接并保持端子排整洁。 外形尺寸为5.2 × 60 × 46.9 mm，额定电流为24 A，额定电压为800 V，适用导线截面积为0.14-4.0 mm²，防护等级为IP20。绝缘材料为PA66，阻燃等级为UL94V-0，接触件材料为铜合金，表面处理为镀锡。
产品系列
主要特点
侧面直插接线
侧向直插连接可从端子侧面快速插入导线，有助于简化柜内接线并提高安装效率。
免工具连接
实心导线或带冷压端头的柔性导线无需专用工具即可直接插入，使接线更快捷方便。
灵活的端子组合

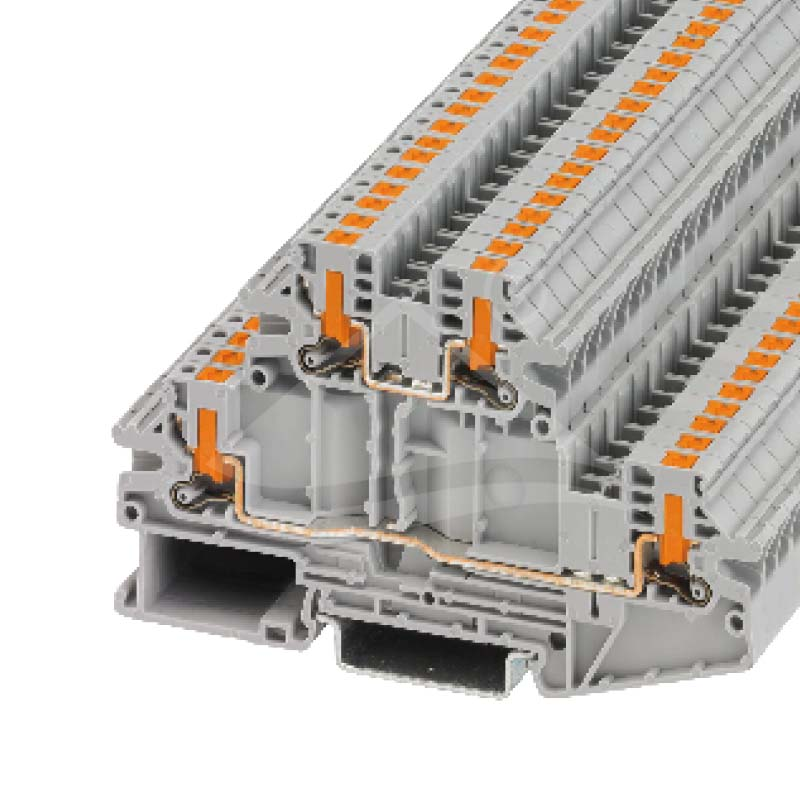

提供贯通式、接地式、多线式、斜角式和双层端子等版本，适配不同DIN导轨接线布局。
典型应用
紧凑型控制柜
适用于通过侧向进线节省空间并保持端子排整齐的控制柜布局。
PLC与I/O接线
适用于自动化系统中PLC、I/O模块、传感器、执行器、继电器和现场信号的连接。
电源与信号分配
用于电气面板内可靠的电源分支、信号传输、接地和现场接线。
机器自动化面板
支持机械设备、包装设备、生产线和工业控制系统的快速接线与维护。
