弹簧式PCB接线端子
ULO-TB-2206R-DB/7.5
用于将信号线、控制线和电源线快速接入 PCB。弹簧夹紧结构无需反复拧紧螺钉，可补偿导线形变并保持稳定接触。
产品间距
7.5 mm
额定电流
41 A
额定电压
1000 V
接线方式
直插式弹簧连接
配置
颜色
可选范围：02P-24P
已选订货号
ULO-TB-2206R-DB/7.5-02P-4XXXX
数据手册
ULCERoHS

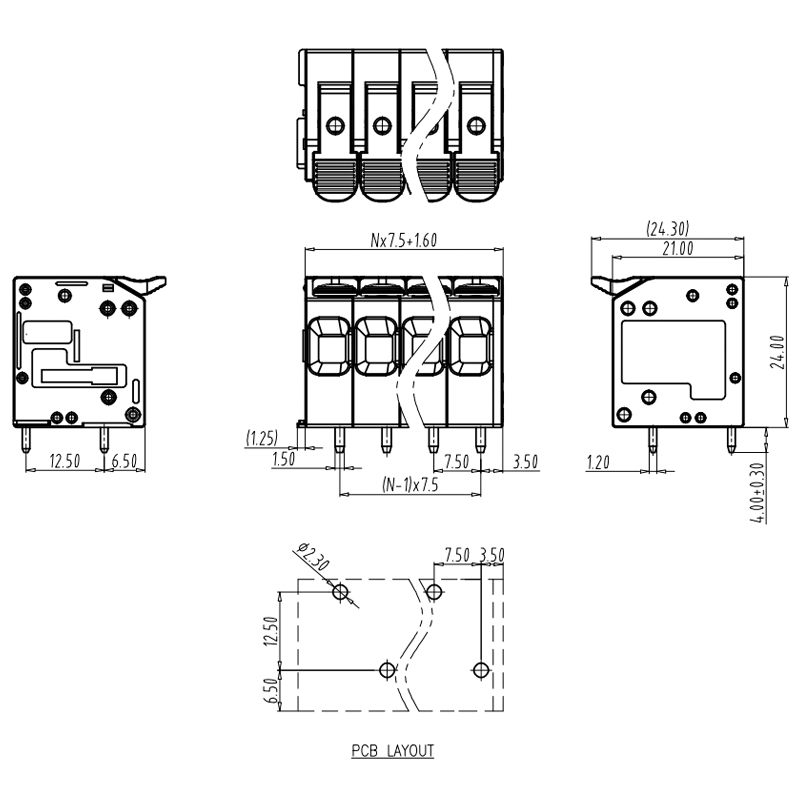

三维视图
认证
UL
CE
RoHS
REACH
核心应用
工业自动化
可靠连接
严苛环境
ULO-TB-2206R-DB/7.5
用于将信号线、控制线和电源线快速接入 PCB。弹簧夹紧结构无需反复拧紧螺钉，可补偿导线形变并保持稳定接触。
额定电压
防护等级
工业级设计
性能可靠
易于集成
订货号
ULO-TB-2206R-DB/7.5-02P-4XXXX
包装单位30 个
净重18 g（不含包装）
总长度 (L)11.68 mm
交期7-15 天
产品概述
ULO-TB-2206R-DB/7.5 是一款弹簧式 PCB 接线端子，间距 7.5 mm，额定电流 41 A，额定电压 1000 V，直插式弹簧连接，可选 2～24 位。适用于控制板、仪表、照明控制和紧凑型工业设备，可解决批量接线效率低、振动环境下螺钉松动以及后期维护耗时的问题。弹簧夹紧结构便于快速布线，并能持续保持导线接触压力。绝缘材料为 PA66，阻燃等级 UL94V-0，工作温度 -40～105 ℃。
产品系列
主要特点
弹簧夹连接
弹簧夹技术无需频繁复紧，即可快速、牢固地连接导线并具有良好的抗振性能。
免维护接线
稳定的夹持力可长期保持可靠接触，减少长期使用中的维护工作。
灵活的PCB布局选择
提供多种间距、接线方向以及单层或多层设计，满足不同PCB连接需求。
典型应用
通信设备
适用于通信设备、控制接口和电子模块中的信号与电源接线。
照明系统
适用于LED驱动器、照明控制器和照明设备中的配电接口。
安防与报警系统
可用于门禁、报警面板、监控设备和安防控制板。
楼宇与工业接线
支持楼宇自动化、控制面板、仪表和工业电子系统中的可靠PCB级接线。
相似产品
弹簧式PCB接线端子
ULO-TB18-142R/7.5 7.5 mm 弹簧式 PCB 接线端子
7.5 mm 弹簧式 PCB 接线端子，采用直插式弹簧连接，额定电流 15 A，额定电压 450 V，支持快速接线。
查看产品
弹簧式PCB接线端子

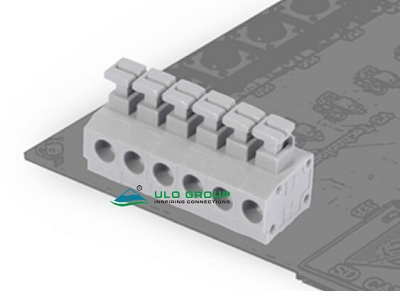

ULO-TB12-235/7.62
7.62 mm 弹簧式 PCB 接线端子，用于紧凑的信号、控制与 PCB 布线。
查看产品
弹簧式PCB接线端子

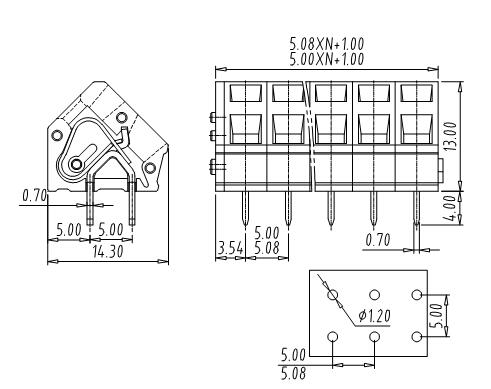

ULO-TB26-245/5.08 5.08 mm 弹簧式 PCB 接线端子
5.08 mm 弹簧式 PCB 接线端子，采用笼式弹簧连接，额定电流 17 A，额定电压 320 V，支持快速接线。
查看产品
弹簧式PCB接线端子

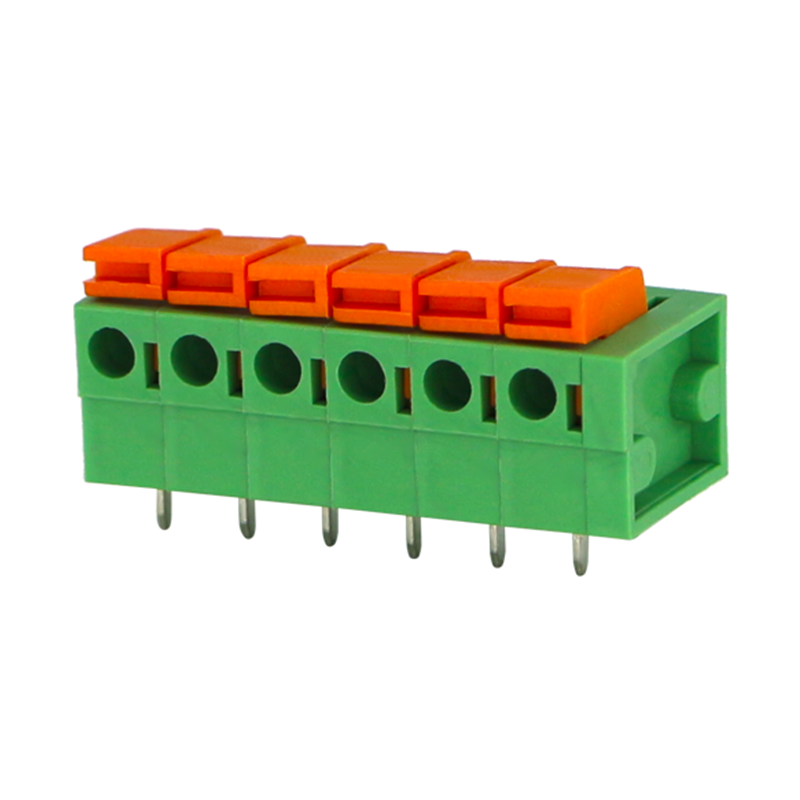

ULO-TB18-142R/5.08 5.08 mm 弹簧式 PCB 接线端子
